Comment détecter une fuite de gaz SF₆ ?
Une fuite de SF₆ ne se voit pas comme une fuite d’eau et ne s’entend pas toujours comme une fuite d’air comprimé. Elle se repère par une combinaison d’indices : baisse de pression, alarme de densité, appoints trop fréquents, mesures au détecteur, inspection ciblée et contrôle des zones sensibles. L’objectif n’est pas seulement de trouver l’endroit qui fuit, mais de sécuriser l’équipement, limiter les émissions et organiser une intervention proprement tracée.
Contrairement à une panne franche, une fuite de gaz SF₆ peut évoluer pendant plusieurs semaines ou plusieurs mois. Le gaz s’échappe par un joint, une bride, une valve, un raccord, un manomètre, une soudure ou un point de vieillissement de l’enveloppe.
Le danger vient justement de cette discrétion. Tant que l’équipement reste en service, la baisse peut sembler faible. Pourtant, une perte de gaz réduit la marge d’isolation, déclenche parfois une alarme et peut rendre l’appareil non conforme à son fonctionnement prévu.
La détection doit donc être méthodique : on observe les symptômes, on mesure, on localise, puis on décide s’il faut réparer, récupérer le gaz, remplacer un organe ou planifier une intervention plus lourde.
On ne commence pas par démonter. On lit d’abord les indices : pression, alarmes, historique d’appoint, température, état visuel, zones de raccordement et comportement de l’équipement.
- On vérifie les valeurs affichées sur l’appareil.
- On compare avec l’historique de maintenance.
- On inspecte les zones mécaniquement sensibles.
- On confirme avec un détecteur adapté au SF₆.
Une fuite n’apparaît pas toujours sous la forme d’un défaut immédiat. Elle se manifeste souvent par des signes faibles. Plus ils sont repérés tôt, plus l’intervention peut être organisée sans urgence excessive.
Baisse de pression
Une pression ou une densité qui descend progressivement est l’un des premiers signaux. Il faut vérifier si la variation est liée à la température ou à une vraie perte de gaz.
Alarme densité gaz
Certains équipements signalent un seuil bas par alarme ou verrouillage. Cette alerte ne doit pas être neutralisée sans diagnostic.
Appoints trop fréquents
Si un équipement demande régulièrement du gaz, il ne s’agit pas d’une consommation normale. Le SF₆ circule dans un volume fermé : une perte répétée indique souvent une fuite.
| Méthode | Principe | Quand l’utiliser ? |
|---|---|---|
| Lecture pression / densité | Comparer les valeurs affichées par le densimètre, manomètre ou capteur avec les valeurs attendues. | Premier contrôle, surveillance périodique, suspicion après alarme. |
| Détecteur portable SF₆ | Balayer les joints, brides, valves et zones sensibles avec un appareil capable de repérer le gaz. | Localisation ciblée d’une fuite sur cellule, disjoncteur ou compartiment. |
| Inspection visuelle | Observer les traces de corrosion, déformation, vieillissement, contraintes mécaniques ou défauts sur les raccords. | Avant mesure, après incident, lors d’une maintenance ou d’un arrêt programmé. |
| Contrôle des historiques | Analyser les appoints, alarmes, valeurs relevées et précédentes interventions. | Pour distinguer une perte ponctuelle d’une fuite chronique. |
| Mise sous surveillance | Suivre l’évolution des valeurs sur une période donnée. | Lorsque la fuite semble lente ou lorsque l’arrêt immédiat n’est pas possible. |
Une fuite de SF₆ se trouve rarement au hasard sur une paroi intacte. Elle apparaît plus souvent sur une zone de jonction, un organe de remplissage, un accessoire de mesure ou un point qui a subi des contraintes mécaniques.
Une fuite confirmée doit être traitée selon le type d’équipement, le niveau de perte, l’état du matériel et la criticité de l’installation. Dans certains cas, une réparation ciblée suffit. Dans d’autres, il faut organiser une récupération complète du gaz avant démontage.
- Sécuriser l’équipement et préparer l’intervention.
- Évaluer si l’appareil peut rester en service temporairement.
- Récupérer le gaz si une ouverture est nécessaire.
- Remplacer le joint, la valve, le raccord ou l’organe défectueux.
- Contrôler l’étanchéité après intervention.
- Mettre à jour les documents de suivi.
SF6 France accompagne les exploitants d’équipements HTA/HTB pour la recherche de fuite, la récupération du gaz, le conditionnement, le recyclage, le traitement et la traçabilité des opérations.
L’enjeu est double : conserver la fiabilité électrique du matériel et limiter les émissions de SF₆ grâce à des procédures adaptées au terrain.
| Erreur | Pourquoi c’est risqué | Bonne réaction |
|---|---|---|
| Faire un appoint sans diagnostic | La fuite continue et les émissions se répètent. | Rechercher la cause et documenter l’appoint. |
| Ignorer une alarme densité | L’équipement peut sortir de sa plage normale de fonctionnement. | Contrôler immédiatement les valeurs et l’historique. |

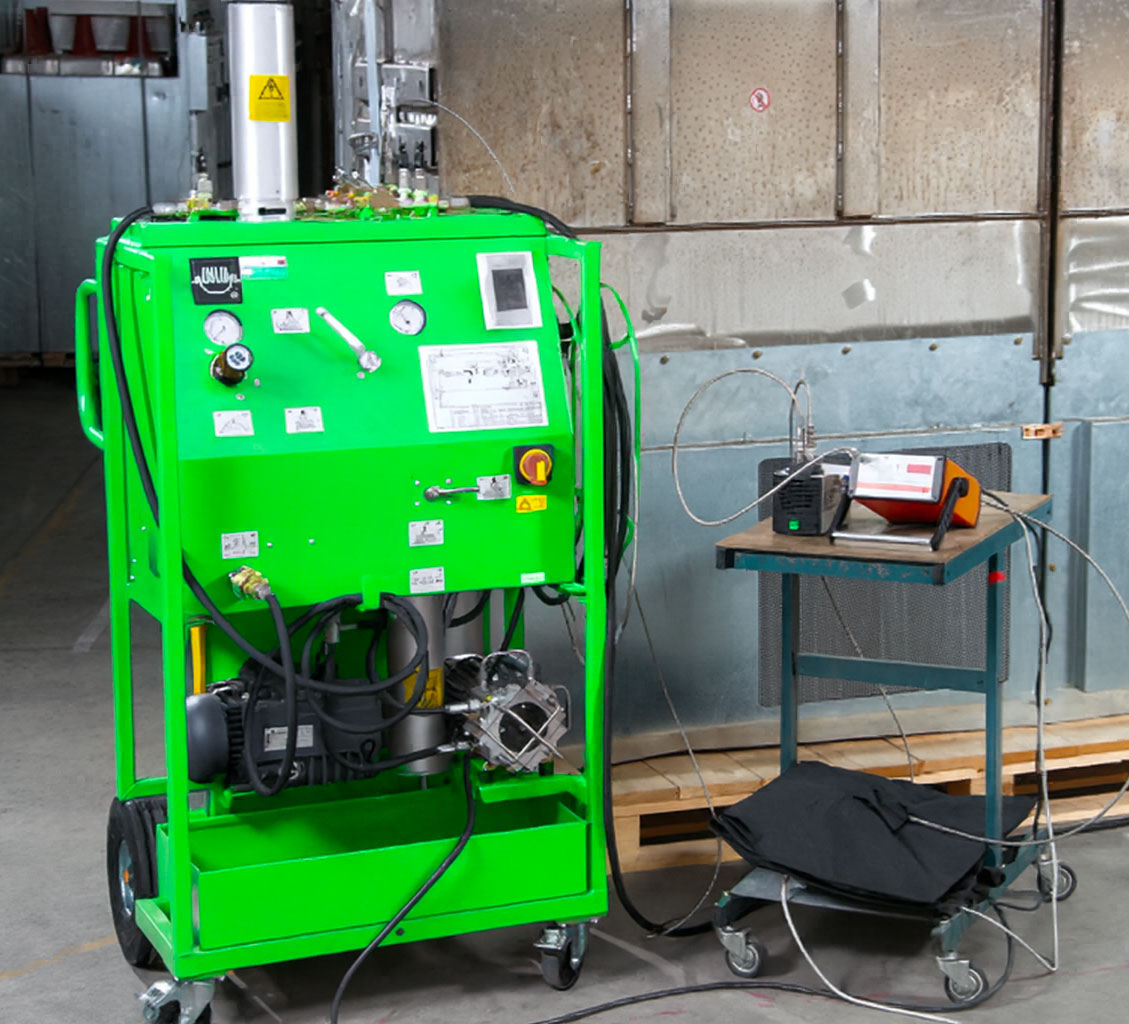

| Ouvrir l’équipement sans récupération | Risque d’émission de SF₆ et de non-conformité environnementale. | Récupérer le gaz avec une station adaptée avant ouverture. |
| Oublier la traçabilité | Impossible de suivre les volumes, les bouteilles et les opérations. | Étiqueter, peser, consigner et archiver les informations. |
| Confondre variation thermique et fuite | Diagnostic imprécis, intervention inutile ou retardée. | Comparer les valeurs avec la température et l’historique. |
Sur un site industriel, une cellule HTA affiche une alarme de densité gaz. L’équipe constate qu’un appoint a déjà été fait quelques mois auparavant. Plutôt que de compléter à nouveau, le site fait réaliser une recherche de fuite.
Le contrôle met en évidence une fuite lente au niveau d’un organe de remplissage. L’intervention est alors planifiée : sécurisation de l’équipement, récupération du gaz si nécessaire, remplacement de la pièce, contrôle d’étanchéité, puis mise à jour des documents. Le problème est traité sans laisser la fuite devenir chronique.
Une fuite de SF₆ est-elle visible à l’œil nu ?
Non, pas directement. Le SF₆ est un gaz invisible. La fuite se détecte par les valeurs de pression ou de densité, les alarmes, l’historique d’appoint et les instruments de détection adaptés.
Une baisse de pression signifie-t-elle toujours une fuite ?
Pas toujours. La température influence les valeurs. Il faut comparer la mesure avec les conditions ambiantes, l’historique et les seuils de l’équipement avant de conclure.
Peut-on continuer à exploiter un équipement qui fuit ?
Cela dépend du niveau de perte, des seuils de sécurité, du type d’équipement et de la criticité du site. Une analyse technique est nécessaire avant toute décision.
Faut-il récupérer tout le gaz pour réparer une fuite ?
Pas dans tous les cas. Certaines interventions peuvent être ciblées, mais dès qu’une ouverture du compartiment est nécessaire, la récupération du gaz doit être prévue.
Pourquoi la traçabilité est-elle importante ?
Elle permet de suivre les volumes, les appoints, les bouteilles, la qualité du gaz et les opérations réalisées. Elle aide aussi à prouver que la gestion du SF₆ est maîtrisée.
Quand contacter SF6 France ?
Dès qu’une alarme apparaît, qu’un appoint devient répétitif, qu’un équipement doit être vidangé ou qu’une intervention sur un matériel contenant du SF₆ est prévue.
